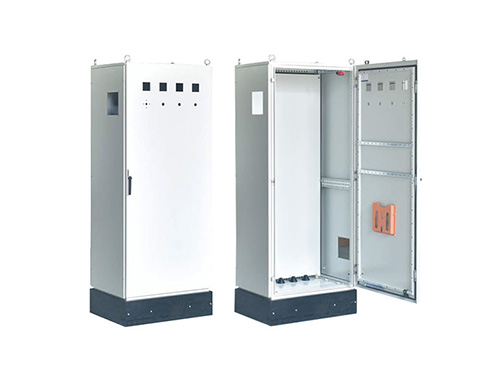

仿威图控制柜在使用时如何降低柜内的热量
首先我们要先弄明白柜内的热量主要是如何产生的,只有这样才能采取有效的方法来降低热量。
当我们在使用仿威图控制柜时,变频器会产生大量热量,这也是机柜内热量主要的产生,那么如何才能有效的降低热量呢?
1. 增加仿威图控制柜的尺寸:根据机柜内产生热量值的增加,就必须要适当地增加机柜的尺寸,可以有效的缓解热量。
2. 变频器部分外装:在变频器安装时,把变频器的散热器部分放到控制机柜的外面,将会使变频器有70%的发热量释放到控制机柜的外面。由于大容量变频器有很大的发热量,所以对大容量变频器更加有效。
3. 使用隔离板:还可以用隔离板把本体和散热器隔开, 使散热器的散热不影响到变频器本体。这样效果也很好。
4. 垂直安装:变频器散热设计中都是以垂直安装为基础的,横着放散热会变差的!
关于冷却风扇
正常情况下,功率稍微大一点的变频器都会带有冷却风扇。同时也建议在仿威图控制柜上出风口安装冷却风扇。进风口要加滤网以防止灰尘进入控制柜。
注意控制柜和变频器上的风扇都是要的,不能谁替代谁。其他关于散热的问题
1. 在海拔高于1000m的地方,因为空气密度降低,因此应加大柜子的冷却风量以改善冷却效果。理论上变频器也应考虑降容,1000m每-5%。但由于实际上因为设计上变频器的负载能力和散热能力一般比实际使用的要大,所以也要看具体应用。比方说在1500m的地方,但是周期性负载,如电梯,就不必要降容。
2. 开关频率:变频器的发热主要来自于igbt,igbt的发热有集中在开和关的瞬间。因此开关频率高时自然变频器的发热量就变大了。有的厂家宣称降低开关频率可以扩容就是这个道理 。
